Assalamualaikum Wr. Wb.
Saya akan memberikan kepada anda sebuah
gambaran rangkaian amplifier 50 watt yang telah di susun oleh teman saya.
Semoga dapat bermanfaat. Terima Kasih.
Selain tangguh, rangkaian ini mudah dalam membuatnya. Rngakaian ini bisa dihubungkan dengan radio, TV, stereo atau perangkat lain.

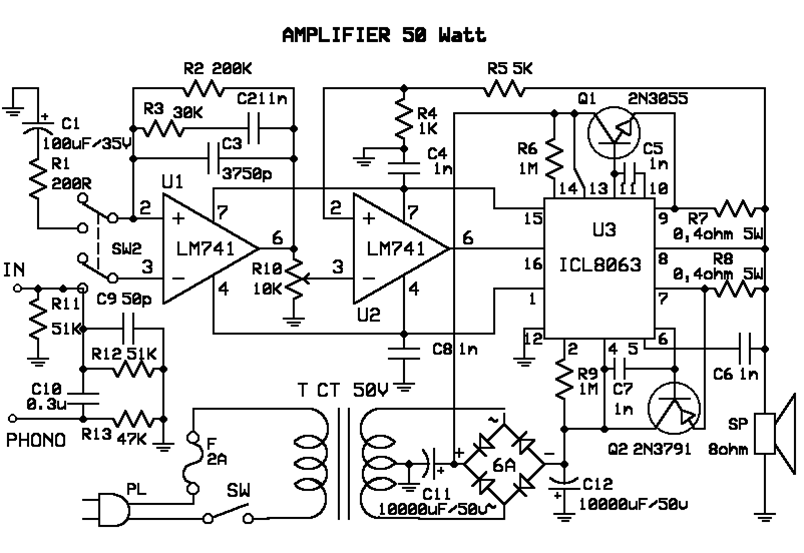

rangkaian ini juga dilengkapi dengan input untuk record player, guitar, microphone, dan lain-lain. Jika ditambahkan low pass filter pada input, alat ini bekerja layaknya mini subwoofer. Skema rangkaian yang disajikan akan menuntun anda dalam mewujudkan Amplifier 50 watt, sselamat mencoba.
Daftar Komponen :
|
|||
R1
|
: 200R 1/4W
|
C4, C6, C5, C7, C8
|
: 1nF
|
R2
|
: 200K 1/4W
|
C9
|
: 50pF
|
R3
|
: 30K 1/4W
|
C10
|
: 0,3uF
|
R4
|
: 1K 1/4W
|
C11, C12
|
: 10000uF/50V
|
R5
|
: 5K 1/4W
|
U1, U2
|
: IC 741 Op Amp
|
R6, R9
|
: 1M 5% 1/2W
|
U3
|
: ICL8063
|
R7, R8
|
: 0,4 ohm 5W
|
Q1
|
: 2N3055 NPN Power Transistor
|
R10
|
: 10K Pot
|
Q2
|
: 2N3791 PNP Power Transistor
|
R11, R12
|
: 51K 1/4W
|
D
|
: 250V 6A Bridge Rectifier
|
R13
|
: 47K 1/4W
|
T
|
|
C1
|
: 100uF/35V
|
F1
|
: 2A Fuse
|
C2
|
: 11nF
|
SPEAKER
|
: 8 ohm 50W
|
C3
|
: 3750pF
|
Heatsinks For Q1 and Q2
|
|
